HL7501 최고의 무료 카지노 게임 USER GUIDE
1.최고의 무료 카지노 게임 회로도
자세한 내용을 보려면 위를 클릭하세요.

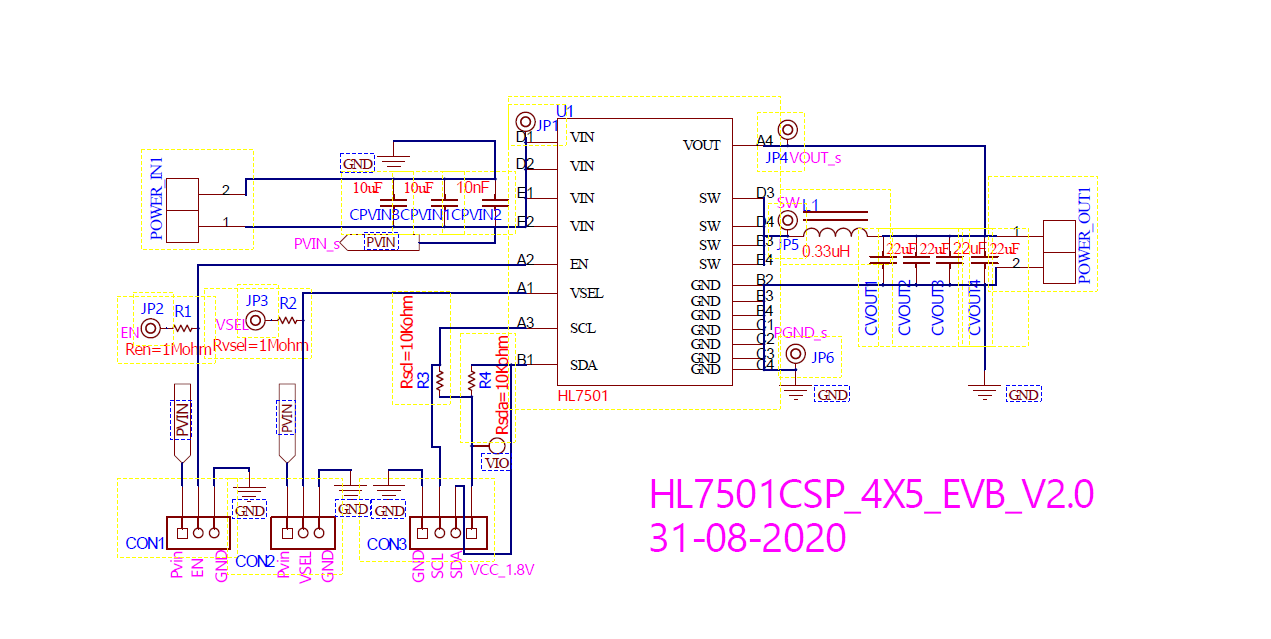

그림 1 HL7501 평가 보드 회로도

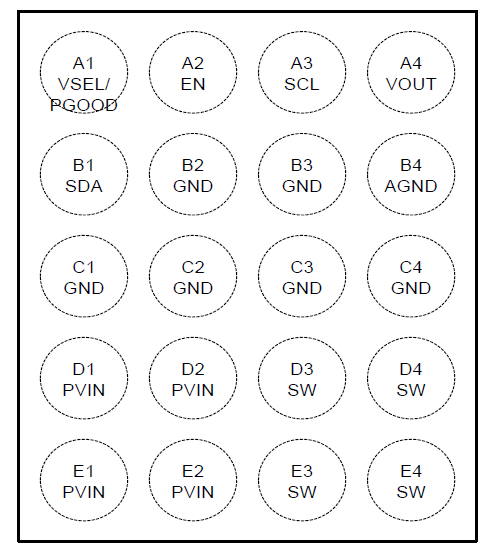

그림 2 7501 핀아웃 다이어그램, 평면도
2.최고의 무료 카지노 게임 BOM 목록
|
프로젝트 |
구성요소 이름 |
값 |
크기 |
수량 |
|
1 |
신 |
10uF/15V |
0603 |
1 |
|
2 |
신 |
10uF/15V |
0603 |
1 |
|
3 |
신 |
10nF/25V |
0402 |
1 |
|
4 |
쿠우트 |
22uF/10V |
0402 |
1 |
|
5 |
쿠우트 |
22uF/6.3V |
0603 |
1 |
|
6 |
쿠우트 |
22uF/6.3V |
0603 |
1 |
|
7 |
쿠우트 |
22uF/6.3V |
0603 |
1 |
|
8 |
Rvsel |
1M |
0402 |
1 |
|
9 |
렌 |
1M |
0402 |
1 |
|
10 |
Rscl |
10K |
0402 |
1 |
|
11 |
RSDA |
10K |
0402 |
1 |
|
12 |
점프 |
EN 점퍼 |
2.54핀-3P |
1 |
|
13 |
점프 |
Vsel 점퍼 |
2.54핀-3P |
1 |
|
14 |
점프 |
IIC |
2.54핀-4P |
1 |
|
15 |
점프 |
핀-1P |
4 |
|
|
16 |
점프 |
2.54핀-2P |
2 |
|
|
17 |
루트 |
330nH |
4.7mmx4.2mmx1.2mm |
1 |
|
18 |
오실로스코프 프로브 어댑터 |
값 없음 |
5mm3개의 핀이 있는 소켓 |
1 |
표 1 Bom 목록
3.최고의 무료 카지노 게임 PCB 레이아웃

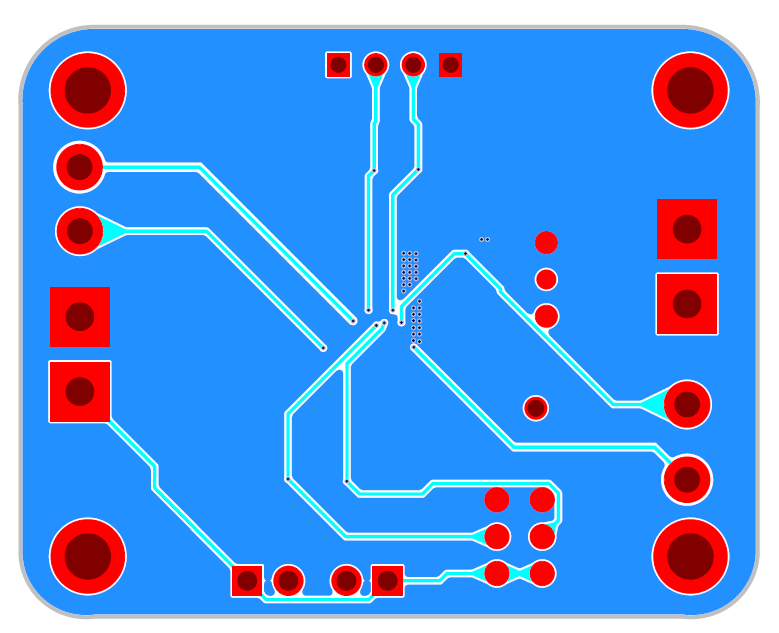

그림 3-1 최고의 무료 카지노 게임 상위 레이어

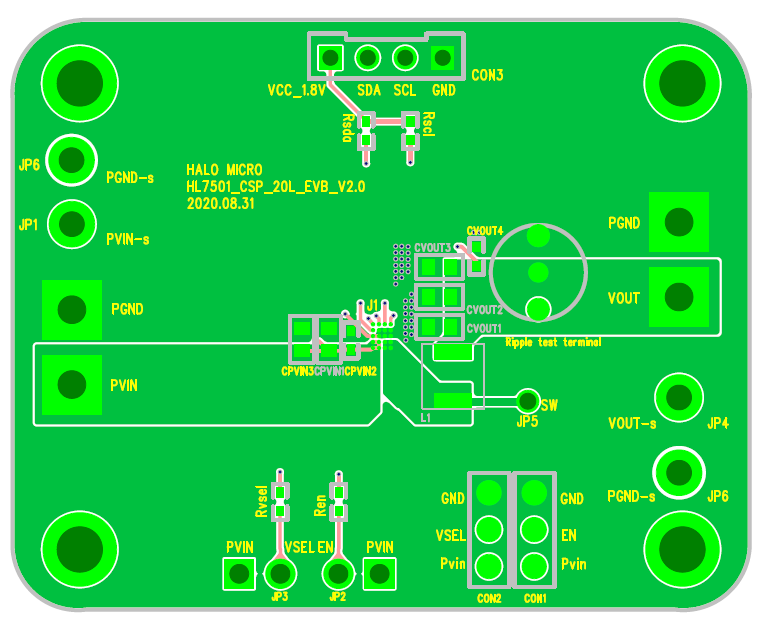

그림 3-2 최고의 무료 카지노 게임 탑 실크 스크린
4.최고의 무료 카지노 게임 신청정보
- 다른 측정 목적으로 최고의 무료 카지노 게임 구성 요소에 장착되지 않으므로 평가 보드 사용에 영향을 미치지 않습니다.
자세한 내용을 보려면 위를 클릭하세요.

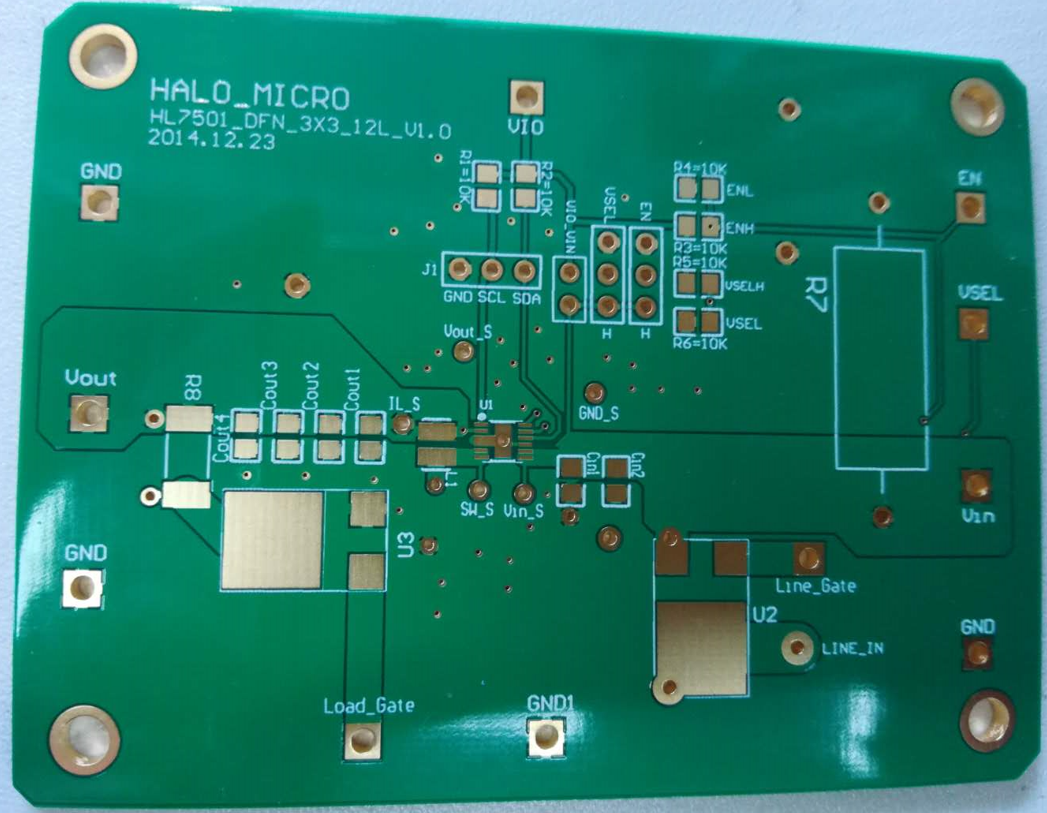

그림 4 구성요소가 장착된 최고의 무료 카지노 게임
